La guida definitiva ai display TFT: tutto ciò che devi sapere

Cos"è un display TFT?

I display TFT (Thin-Film Transistor) sono un tipo di tecnologia LCD in cui ogni pixel è controllato da uno o più transistor. Ciò consente un controllo preciso su luminosità e colore, consentendo immagini più nitide e tempi di risposta più rapidi rispetto ai tradizionali LCD a matrice passiva.

1. Come funziona la tecnologia TFT nei pannelli LCD

Ogni pixel di un pannello TFT è dotato di un interruttore a transistor che regola la tensione applicata allo strato di cristalli liquidi. Questo approccio a matrice attiva riduce al minimo l"effetto ghosting e migliora le frequenze di aggiornamento, rendendolo adatto a contenuti in rapida evoluzione nei sistemi embedded.

2. LCD a matrice attiva e LCD a matrice passiva

• Matrice attiva (TFT) : frequenza di aggiornamento elevata, colori e contrasto migliori, adatti per apparecchiature industriali e mediche.

• Matrice passiva : costo inferiore, controllo più semplice, ma risposta più lenta e angoli di visione limitati.

3. Perché il TFT è ampiamente utilizzato nelle apparecchiature professionali

La combinazione di elevata chiarezza, stabilità e risposta rapida di TFT lo rende la scelta predefinita per display industriali integrati, monitor medicali e dispositivi portatili portatili.

Tecnologie dei pannelli display TFT

1. Pannelli Nematici Ritorti (TN).

I pannelli TN sono convenienti e offrono tempi di risposta rapidi, ma soffrono di angoli di visione limitati e di una minore uniformità dei colori. Adatto per applicazioni sensibili ai costi in cui l"ampia visione non è fondamentale.

2. Pannelli IPS (In-Plane Switching).

I pannelli IPS offrono ampi angoli di visione e colori stabili, rendendoli ideali per dispositivi medici portatili, HMI industriali e pannelli di controllo professionali.

3. Pannelli di allineamento verticale (VA).

I pannelli VA offrono rapporti di contrasto elevati, neri profondi e buone prestazioni ottiche, spesso scelti per display che richiedono un contrasto visivo elevato in condizioni di illuminazione ambientale moderata.

4. Tipi TFT avanzati (ADS, MVA)

Varianti emergenti come i pannelli Advanced Super Dimension (ADS) e Multi-domain Vertical Alignment (MVA) migliorano gli angoli di visione e l"uniformità del colore, adatti per applicazioni industriali o mediche di nicchia.

Tecnologie di retroilluminazione

1. Retroilluminazione a LED standard

La maggior parte dei TFT utilizza la retroilluminazione a LED, che offre alta efficienza e lunga durata. Ideale per applicazioni embedded per interni.

2. Retroilluminazione ad alta luminosità e leggibile alla luce solare

Per ambienti esterni o con elevata illuminazione ambientale , la retroilluminazione ad alta luminosità (500-1000 nit) migliora la leggibilità senza aumentare eccessivamente il consumo energetico.

3. Attenuazione locale e retroilluminazione mini-LED

La retroilluminazione mini-LED o segmentata consente un contrasto migliore e prestazioni HDR, utilizzate principalmente nei display industriali e medicali di alta qualità che richiedono immagini precise.

4. Considerazioni sull"efficienza energetica

L"ottimizzazione del design della retroilluminazione influisce sia sulle prestazioni termiche che sulla durata della batteria nei dispositivi medici o industriali portatili.

Tocca Opzioni di integrazione

1. Schermati touch resistivi

Sensibile alla pressione, funziona con guanti o stilo, altamente resistente. Adatto per dispositivi portatili industriali e strumenti medici dove è richiesto l"uso di guanti o stilo.

2. Touch screen capacitivi proiettati (PCAP).

Supporta gesti multi-touch, elevata chiarezza ottica, ma potrebbe richiedere schermatura EMI e firmware in modalità guanto per uso industriale/medico.

3. Tocco capacitivo superficiale

Più semplice, adatto a display di grande formato, funziona meglio in ambienti interni controllati.

4. Tocco ottico e a infrarossi

Metodi senza contatto, scalabili su display di grandi dimensioni. Spesso utilizzato in chioschi, lavagne interattive e terminali informativi.

5. Considerazioni sull"integrazione

• Compatibilità con controller touch

• Mitigazione EMI e ESD

• Incollaggio ottico e vetro di copertura

• Calibrazione firmware per guanto/tocco bagnato

Principali vantaggi dei display TFT

1. Durabilità e affidabilità a lungo termine

Le apparecchiature industriali e mediche spesso richiedono prestazioni stabili nel corso degli anni. I moduli TFT offrono cicli di vita comprovati, in particolare con retroilluminazione incorporata e ottimizzazioni del controller.

2. Scalabilità tra le dimensioni

I display TFT vanno da 2,4" a 32" e oltre, consentendo l"integrazione in dispositivi portatili compatti e pannelli di controllo di grandi dimensioni.

3. Prestazioni visive

Il contrasto elevato, il colore stabile e il controllo preciso della luminosità garantiscono un funzionamento affidabile in ambienti clinici e industriali.

4. Confronti con altre tecnologie di visualizzazione

• OLED : contrasto più elevato, più sottile, ma con durata di vita più breve e rischio di burn-in.

• MicroLED : tecnologia emergente, alta luminosità, costo premium.
  TFT rimane il più pratico per i sistemi industriali e medicali integrati.

Applicazioni comuni

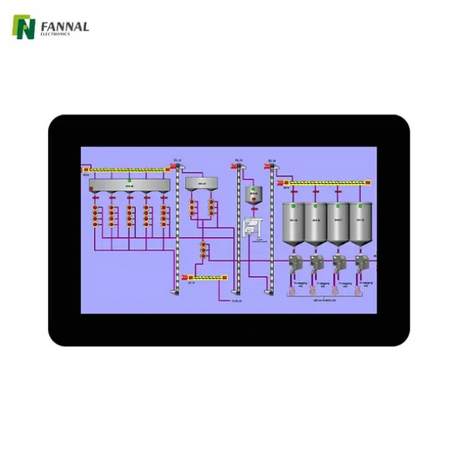

1. HMI industriali

Utilizzato nei pannelli di controllo di fabbrica, nei terminali portatili integrati e negli strumenti di configurazione portatili. Richiedono resistenza EMI, stabilità a lungo termine e retroilluminazione robusta.

2. Dispositivi Medici

Include monitor paziente, strumenti diagnostici portatili e apparecchiature da laboratorio. Richiede ampi angoli di visione, chiarezza ottica e compatibilità con guanti/stilo.

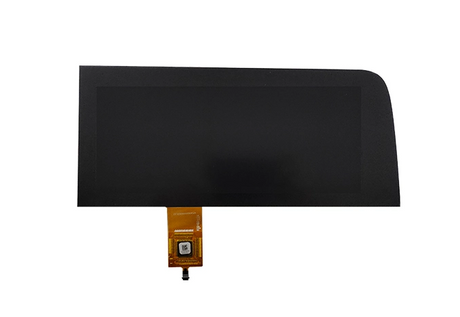

3. Display per autoveicoli e trasporti

Pannelli leggibili alla luce solare per cruscotti o interfacce di controllo a bordo del veicolo , che richiedono elevata luminosità e resistenza alle vibrazioni.

4. Dispositivi di consumo e portatili

TFT compatti per tablet, scanner portatili e piccoli strumenti, che bilanciano efficienza energetica e leggibilità.

Come scegliere il display TFT giusto

1. Risoluzione e selezione delle dimensioni

Adatta la densità dei pixel all"applicazione: i dispositivi medici portatili possono utilizzare 320×480 o 480×800, mentre gli HMI industriali possono richiedere una risoluzione più elevata.

2. Selezione della tecnologia del pannello

• TN per controlli di base sensibili ai costi

• IPS per strumenti medicali/industriali

• VA per esigenze di contrasto elevato

3. Compatibilità dell"interfaccia

Le opzioni includono RGB, LVDS, MIPI DSI, SPI. Valutare la compatibilità MCU/processore.

4. Considerazioni ambientali

Temperatura operativa, umidità, vibrazioni, EMI e suscettibilità alle scariche elettrostatiche sono tutte caratteristiche della selezione del pannello antiurto.

Il futuro dei display TFT

I progressi nei pannelli TFT, nella retroilluminazione e nell"integrazione del tocco continuano a migliorare prestazioni, durata e flessibilità. Display flessibili, retroilluminazione mini-LED e tecnologie touch avanzate (guanto/tocco bagnato, interfacce multimodali) sono sempre più rilevanti per i sistemi medicali e industriali integrati.

Mentre emergono nuove innovazioni, le tecnologie resistive e PCAP rimangono le soluzioni dominanti per le apparecchiature professionali compatte. SAW e il tocco ottico vengono utilizzati principalmente nei display commerciali o nei chioschi di grande formato.

Conclusione

I display TFT rappresentano una tecnologia di interfaccia fondamentale nei sistemi industriali, medicali e integrati. Comprendere i tipi di pannelli, le opzioni di retroilluminazione, l"integrazione del tocco e le considerazioni ambientali è essenziale per selezionare display affidabili.

FANNAL fornisce moduli TFT di livello industriale con opzioni resistive e capacitive proiettate, collegamento ottico e soluzioni di retroilluminazione personalizzabili per supportare gli ingegneri nella creazione di dispositivi durevoli e ad alte prestazioni.
