Cos'è il bonding ottico?

Nei moderni sistemi di visualizzazione, soprattutto nelle applicazioni industriali, automobilistiche, mediche e per esterni, la chiarezza visiva e le prestazioni robuste non sono più un optional. L'incollaggio ottico è un processo critico che migliora la leggibilità, la durata e le prestazioni ottiche unendo direttamente il vetro di copertura, il touchscreen e il pannello LCD insieme a un adesivo ottico.

Questo articolo spiega cos"è l"incollaggio ottico, perché è importante per i display industriali e come scegliere la soluzione di incollaggio giusta per la tua applicazione.

Cos"è il bonding ottico?

L'incollaggio ottico è il processo di riempimento dello spazio d'aria tra il pannello del display (LCD o OLED) e il vetro di copertura o il touchscreen con un adesivo otticamente trasparente (OCA/OCR).

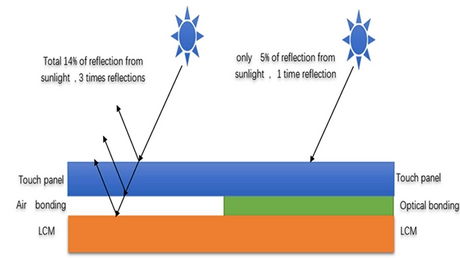

Invece di lasciare uno strato d'aria tra questi strati, che causa riflessioni interne e perdita di visibilità, il bonding ottico elimina il traferro , creando un mezzo ottico continuo che:

• Riduce i riflessi e l"abbagliamento

• Migliora il contrasto e la percezione della luminosità

• Migliora la resistenza meccanica

Nei display industriali, l"incollaggio ottico viene spesso applicato a:

• Vetro di copertura

• Sovrapposizioni del touchscreen

• Lenti protettive

Il risultato è un display che offre prestazioni migliori in ambienti luminosi e in condizioni più difficili.

Qual è il processo di incollaggio ottico?

L"incollaggio ottico è un processo di produzione che elimina lo spazio d"aria tra il pannello del display e il vetro di copertura riempiendolo con un adesivo trasparente. Ciò migliora le prestazioni ottiche, la durata e l"affidabilità complessiva del display.

1. Preparazione della superficie

Il display (LCD o TFT) e il vetro di copertura vengono puliti accuratamente per rimuovere polvere, olio e contaminanti.
Anche le particelle microscopiche possono causare bolle o difetti nello strato adesivo.

2. Applicazione adesiva ( OCA, LOCA o OCR )

Tra gli strati viene applicato un adesivo trasparente:

• OCA (adesivo otticamente trasparente) – Pellicola solida, adatta per design piatti e standardizzati

• LOCA (Adesivo Liquido Otticamente Trasparente) – Adesivo liquido, ideale per strutture complesse o curve

• OCR (resina otticamente trasparente) – Adesivo liquido a base di resina, comunemente utilizzato per display più grandi o industriali

3. Laminazione/Incollaggio

Il vetro di copertura è allineato e laminato sul display sotto pressione controllata.
Questo passaggio garantisce una distribuzione uniforme dell'adesivo ed elimina l'aria intrappolata.

4. Degasaggio sotto vuoto

L'assemblaggio incollato viene posto in un ambiente sottovuoto per rimuovere eventuali bolle d'aria rimanenti.
Questo è fondamentale per ottenere un'elevata chiarezza ottica e un'affidabilità a lungo termine.

5. Processo di polimerizzazione

Lo strato adesivo è stabilizzato per ottenere la forza di adesione e le prestazioni ottiche finali:

• LOCA / OCR → In genere polimerizzato utilizzando la luce UV, talvolta combinato con la polimerizzazione termica per una maggiore affidabilità

• OCA → Nessuna polimerizzazione chimica; l'adesione si ottiene attraverso la laminazione a pressione e la viscoelasticità del materiale

Questo passaggio garantisce stabilità di adesione a lungo termine, prevenendo problemi quali delaminazione, ingiallimento o degrado ottico.

6. Ispezione e controllo qualità

Verifiche ispettive finali per:

• Bolle o foschia

• Precisione dell"allineamento

• Prestazioni ottiche (contrasto, chiarezza)

Solo le unità qualificate procedono all"integrazione o alla spedizione.

I vantaggi del bonding ottico

I display industriali spesso funzionano in condizioni difficili: luce solare, vibrazioni, urti, umidità e ampi intervalli di temperature. Il bonding ottico affronta diverse sfide del mondo reale:

Visibilità esterna migliorata

Le riflessioni interne dovute agli spazi d"aria riducono la luminosità effettiva. Eliminando le interfacce aeree, l"optic bonding aumenta la quantità di luce diretta verso lo spettatore, migliorando la leggibilità in condizioni di luce solare diretta e intensa.

Contrasto e qualità dell"immagine migliorati

Il collegamento ottico riduce al minimo l"effetto "dilavamento" causato dai riflessi interni. Ciò si traduce in un contrasto migliore e una riproduzione dei colori più coerente, fondamentali per l"imaging industriale e le interfacce ricche di dati.

Maggiore durata meccanica

I display con strati incollati sono meno soggetti a:

• Delaminazione

• Ingresso di umidità

• Urti e vibrazioni

Questa robustezza è particolarmente preziosa per i display dei veicoli, gli HMI robusti e le apparecchiature che vengono maneggiate frequentemente.

Migliori prestazioni del touchscreen

Il collegamento ottico elimina gli strati d"aria che possono disperdere i segnali tattili, con conseguente maggiore precisione e reattività del tocco per le tecnologie capacitive proiettate (PCAP) e altre tecnologie tattili.

Metodi comuni di incollaggio ottico

Vengono selezionati diversi metodi di collegamento ottico in base alle dimensioni del display, alla complessità della struttura e ai requisiti di affidabilità.

OCA (adesivo otticamente trasparente)

• Film adesivo preformato a spessore controllato

• Processo pulito con elevata consistenza e resa

• Adatto per design di display piatti e standardizzati

L"incollaggio OCA è ampiamente utilizzato nei display industriali e di consumo in cui la struttura è semplice ed è richiesta una produzione in grandi volumi. Tuttavia, la sua limitata capacità di riempimento degli spazi lo rende meno adatto ad assemblaggi irregolari o complessi.

LOCA (Adesivo liquido otticamente trasparente)

• Adesivo liquido erogato e polimerizzato (tipicamente UV)

• Buona capacità bagnante e riempitiva

• Adatto per geometrie complesse o design da bordo a bordo

LOCA è comunemente utilizzato in applicazioni che richiedono una maggiore flessibilità di progettazione, ma il processo richiede un controllo più rigoroso per evitare traboccamenti, bolle o contaminazione.

OCR (resina otticamente trasparente)

• Incollaggio liquido a base di resina per assemblaggi più spessi o più grandi

• Forte capacità di riempimento degli spazi per superfici irregolari

• Più adatto per display di grandi dimensioni o rinforzati

L"incollaggio OCR viene spesso utilizzato in applicazioni industriali ed esterne dove la robustezza meccanica e le prestazioni ottiche sono fondamentali. Rispetto a LOCA, è più adattabile all’incollaggio di ampie aree ma in genere comporta un controllo del processo più complesso.

Incollaggio ottico e trattamento superficiale

Il bonding ottico funziona in sinergia con altri miglioramenti della superficie come:

• Rivestimenti antiriflesso (AG) : riflessi diffusi e intensi, utili in ambienti ad alta luce solare

• Rivestimenti antiriflesso (AR) : riducono i riflessi superficiali e preservano il contrasto

• Strati di rivestimento duro : migliorano la resistenza ai graffi

Questi trattamenti vengono generalmente applicati alla superficie esterna dopo l'incollaggio e la combinazione di incollaggio ottico + trattamento superficiale offre visibilità e durata ottimali.

Quando è necessario il bonding ottico?

Il bonding ottico non è richiesto per ogni applicazione di visualizzazione, ma è fortemente consigliato quando:

✔ Il display verrà utilizzato in condizioni di luce ambientale intensa o in ambienti esterni
✔ Sono richiesti contrasto elevato e fedeltà dell'immagine
✔ Il sistema sarà esposto a vibrazioni, urti o manipolazione frequente
✔ La precisione del tocco è una priorità
✔ Stai progettando per garantire affidabilità a lungo termine in condizioni difficili

Considerazioni pratiche prima di scegliere il bonding ottico

Requisiti di luminosità

I display otticamente incollati possono apparire più luminosi senza aumentare la potenza della retroilluminazione perché viene dispersa meno luce a causa dei riflessi interni.

Condizioni ambientali

Considerare l"intervallo di temperatura operativa, l"umidità e lo stress meccanico quando si scelgono i materiali di fissaggio e le opzioni del vetro di copertura.

Tecnologia touch

Assicurarsi che il processo di incollaggio e l"adesivo siano compatibili con la tecnologia touch scelta (ad es. PCAP, resistiva).

Facilità di manutenzione

Gli assemblaggi uniti otticamente sono più difficili da smontare, quindi sono essenziali la convalida del progetto finale e un"attenta prototipazione.

FAQ

1️⃣ Quanto l"optic bonding migliora la leggibilità all"aperto?

Il bonding ottico riduce significativamente la riflessione interna, facendo apparire il display più luminoso e chiaro in ambienti luminosi senza aumentare la potenza della retroilluminazione.

2️⃣ Il bonding ottico renderà un display più durevole?

SÌ. Aumenta l"integrità meccanica riducendo gli spazi d"aria, prevenendo l"ingresso di umidità e migliorando la resistenza agli urti e alle vibrazioni.

3️⃣ L"optic bonding influisce sulle prestazioni tattili?

Il bonding ottico generalmente migliora la precisione del tocco rimuovendo lo strato d"aria che può disperdere i segnali tattili. I sistemi PCAP beneficiano soprattutto delle strutture incollate.

4️⃣ L"optic bonding è compatibile con tutte le dimensioni e forme di display?

Sì, ma il metodo è diverso. L"OCA è preferibile per i display piatti standard, mentre l"OCR è più adatto per design più grandi o curvi.

5️⃣ L"aggiunta del bonding ottico aumenta i costi e i tempi di consegna?

Sì, l"incollaggio ottico aggiunge fasi del processo e costi dei materiali. Tuttavia, nei casi di utilizzo industriale ed esterno, i vantaggi in termini di prestazioni spesso giustificano l’investimento.
