Guida all'analisi dei guasti e alla risoluzione dei problemi del display TFT

I guasti dei display TFT nei sistemi industriali e embedded spesso appaiono complessi, ma oltre il 90% dei problemi rientra in alcune categorie ripetibili: problemi di segnale e driver, anomalie ottiche e di luminosità e fattori ambientali e di affidabilità.

Questa guida fornisce un metodo pratico di classificazione dei guasti e di diagnosi passo passo per ingegneri di ricerca e sviluppo, progettisti hardware e acquirenti tecnici che lavorano con moduli display LCD TFT e touch.

1. Anomalie correlate al segnale e al driver

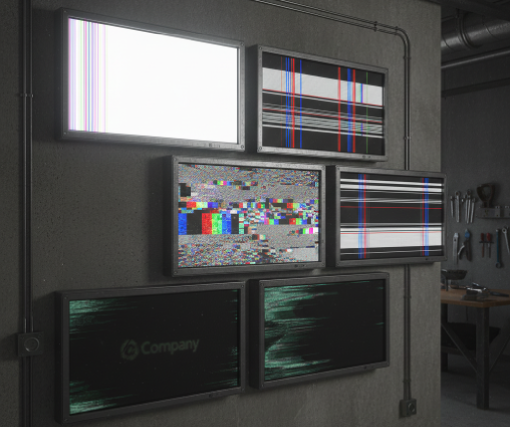

Sintomi tipici

• Schermo bianco/schermo nero

• Rumore di colore o motivo a mosaico

• Linee verticali o orizzontali

• Immagine tremolante o instabile

• Conservazione dell"immagine o ghosting

Cause principali comuni

• Contatto inadeguato del cavo FPC
  Il collegamento a caldo o l'inserimento del cavo sotto tensione spesso danneggia l'interfaccia o brucia il circuito integrato del driver.

• Difetti di collegamento IC o FPC
  I guasti di collegamento COF/ACF causano una perdita di segnale parziale o completa.

• Tensione o corrente di alimentazione instabile
  AVDD, VGH, VGL o tensione logica anomala influiscono direttamente sul funzionamento del pannello.

• Parametri di temporizzazione o inizializzazione errati
  Soprattutto per le interfacce MIPI : portico, orologio errati o comandi init mancanti spesso causano 'retroilluminazione accesa, nessuna immagine'.

• Interferenze EMI
  Un forte rumore elettromagnetico può provocare sfarfallio, danneggiamento dei dati o schermate in bianco/nero intermittenti.

Diagnostica e soluzioni

• Spegnere prima di ricollegare l"FPC. Ispezionare i connettori per rilevare polvere, ossidazione o deformazione.

• Effettuare test incrociati con un altro pannello o scheda madre per isolare i problemi del pannello rispetto all"host.

• Misurare tutti i binari di alimentazione del pannello e confrontarli con i limiti della scheda tecnica del pannello.

• Verificare la configurazione della temporizzazione e la sequenza di inizializzazione, in particolare per MIPI DSI.

• Identificare e sopprimere le fonti di interferenza; ottimizzare la messa a terra, la schermatura e il layout.

2. Luminosità e anomalie ottiche

Sintomi tipici

• Luminosità insufficiente o eccessiva

• Luminosità o mura non uniformi

• Leggera perdita sui bordi o sugli angoli

• Cambiamento di colore (tinta blu/rosso)

• Immagine bianca o grigia sbiadita

• Scala di grigi o contrasto anomalo

Cause principali comuni

• Impostazione errata della corrente di retroilluminazione
  La sovracorrente provoca eccessiva luminosità e invecchiamento; la sottocorrente determina un'immagine fioca.

• Invecchiamento dei LED e decadimento della luminanza
  La durata standard della retroilluminazione è in genere di circa 15.000 ore prima del degrado visibile.

• Guida luminosa o struttura del diffusore non uniforme
  Lo stress meccanico o una progettazione ottica inadeguata causano aree luminose e scure.

• Collegamento ottico difettoso
  Bolle di OCA, delaminazione o scarso degasaggio causano opacità e sbiancamento.

• Design inadeguato dell'adesivo che blocca la luce.
  Il disallineamento o la sovrapposizione insufficiente provocano perdite di luce dai bordi.

• Selezione errata del materiale
  Polarizzatori, LED e pellicole con spettri non corrispondenti causano deviazioni del colore.

• Configurazione errata della gamma o della temperatura del colore
  Porta ad una scala di grigi errata e ad un contrasto anomalo.

Diagnostica e soluzioni

• Misurare la tensione e la corrente della retroilluminazione; regolare i parametri del driver in base alle specifiche target.

• Valutare i requisiti di durata nelle prime fasi della definizione del progetto per evitare un decadimento prematuro della luminosità.

• Ottimizzare lo stack ottico e la struttura meccanica; standardizzare i processi di assemblaggio.

• Utilizzare processi di incollaggio qualificati e definire criteri di accettazione chiari.

• Convalida la configurazione della curva gamma e della temperatura del colore nel firmware del sistema.

3. Anomalie ambientali e di affidabilità

Sintomi tipici

• Nessun avvio o risposta lenta alle basse temperature

• Schermo nero o ingiallimento ad alta temperatura

• Appannamento o condensa all"interno del modulo

• Cambiamento di colore o decadimento della luminosità a lungo termine

Cause principali comuni

• Funzionamento al di fuori dell'intervallo di temperatura specificato
  La risposta dei cristalli liquidi si degrada rapidamente oltre i limiti nominali.

• L'esposizione ai raggi UV e l'ingresso di umidità
  provocano l'invecchiamento del materiale, l'ingiallimento e il degrado ottico.

• Sigillatura e protezione insufficienti
  Una scarsa resistenza alla polvere e all'umidità porta a contaminazione interna e corrosione.

Diagnostica e soluzioni

• Selezionare i pannelli classificati per l'intero intervallo di temperature operative dell'applicazione
  (industriale: da −20 °C a 70 °C, ampia temperatura: da −30 °C a 85 °C, applicazioni estreme inferiori a −40 °C richiedono una formulazione LC speciale).

• Utilizzare materiali resistenti ai raggi UV e filtri ottici per ridurre l"invecchiamento indotto dalle radiazioni.

• Migliorare la tenuta dell"involucro, il design delle guarnizioni e il controllo dell"umidità nell"assemblaggio.

Conclusione

La maggior parte dei guasti dei display TFT ha origine da un numero limitato di meccanismi elettrici, ottici e ambientali. Classificando prima il sintomo e poi verificando sistematicamente l"interfaccia, l"alimentazione, lo stack ottico e i limiti ambientali, gli ingegneri possono eliminare in modo efficiente la maggior parte dei problemi di visualizzazione anomali.

Questo metodo di risoluzione dei problemi in stile elenco di controllo è adatto per:

• Presentazione di nuovi prodotti

• Analisi dei guasti sul campo

• Valutazione dei fornitori

• Ispezione in entrata e controlli di qualità

FAQ

Q1. Come posso distinguere un guasto del pannello da un guasto della scheda madre o del driver?

Il test incrociato è il metodo più veloce. Collegare il pannello a un controller funzionante o collegare un pannello funzionante alla stessa scheda madre. Se il sintomo si sposta insieme al pannello, il guasto è lato pannello; se rimane nel sistema, la causa principale è solitamente la temporizzazione, l"alimentazione o la configurazione del driver.

Q2. Perché la retroilluminazione si accende ma non viene visualizzata alcuna immagine?

Questo di solito indica che il circuito di retroilluminazione funziona ma l"interfaccia del display o la sequenza di inizializzazione non sono corrette. Le cause comuni includono comandi di inizializzazione mancanti, configurazione errata della corsia in MIPI DSI o tensione logica che non raggiunge il driver del pannello.

Q3. Qual è la causa più comune dello sfarfallio intermittente nei sistemi industriali?

Lo sfarfallio intermittente è spesso correlato a linee di alimentazione instabili, rumore di fondo o accoppiamento EMI nelle linee di interfaccia. Tipici fattori che contribuiscono sono il percorso dei cavi, la topologia di messa a terra e l"ondulazione dell"alimentatore switching.

Q4. Perché appare della condensa all"interno del display dopo il ciclo di temperatura?

La condensa indica che è entrata umidità nell"involucro del modulo. Durante i cali di temperatura, l"umidità intrappolata si condensa sulle superfici ottiche interne. Ciò di solito indica una tenuta, un design della guarnizione o una permeabilità del materiale insufficienti.

Q5. Quando un problema di visualizzazione dovrebbe essere considerato un rischio in fase di progettazione piuttosto che un difetto del fornitore?

Se il guasto è fortemente correlato all"ambiente del sistema, alla struttura del contenitore, all"architettura di alimentazione o ai tempi del firmware, dovrebbe essere trattato come un rischio di progettazione a livello di sistema. I puri difetti dei fornitori di solito si riproducono in modo coerente in diversi sistemi e condizioni operative.
