TFT, LCD e In-Cell: qual è la vera differenza?

Nel settore dei display, termini come LCD , TFT e In-Cell sono spesso usati in modo intercambiabile.
Tuttavia, in realtà descrivono diversi livelli di tecnologia di visualizzazione. .
L'incomprensione di questi termini può portare a una selezione errata del prodotto, ad aspettative non realistiche o a una progettazione inadeguata del sistema.

Questo articolo spiega le differenze dal punto di vista ingegneristico , concentrandosi sul modo in cui ciascun termine si inserisce nell'architettura di visualizzazione complessiva.

1. Cos"è l"LCD?

LCD (Liquid Crystal Display) si riferisce a una tecnologia di visualizzazione , non a una struttura di prodotto specifica.

Gli LCD formano immagini controllando la trasmissione della luce delle molecole di cristalli liquidi sotto un campo elettrico, tipicamente combinato con un'unità di retroilluminazione.
Questa definizione si applica indipendentemente da:

• Dimensioni dello schermo

• Colore o monocromatico

• Tocca o non tocca

• Uso industriale o di consumo

In altre parole:

Il display LCD definisce il modo in cui vengono create le immagini , non il modo in cui vengono gestiti i pixel o il modo in cui viene integrato il tocco.

Oggi, l"LCD è una delle tecnologie di visualizzazione più utilizzate nelle applicazioni industriali, mediche, automobilistiche e commerciali.

2. Cos"è il TFT?

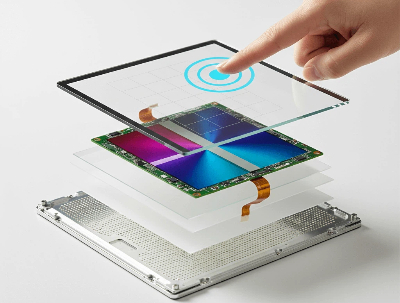

TFT (Thin-Film Transistor) non è una tecnologia di visualizzazione , ma un metodo di guida dei pixel utilizzato negli LCD.

In un LCD TFT:

• Ogni pixel (o sub-pixel) è controllato da un singolo transistor a film sottile

• Questa struttura è nota come LCD a matrice attiva

Rispetto agli LCD a matrice passiva (come TN, STN o FSTN), TFT offre:

• Tempi di risposta più rapidi

• Supporto per una risoluzione più elevata

• Migliore contrasto e stabilità visiva

Una precisazione critica:

TFT è un sottoinsieme dell"LCD, non un"alternativa ad esso.

La maggior parte dei moderni LCD a colori e alcuni LCD monocromatici sono basati su TFT.

3. Perché TFT viene spesso confuso come categoria separata

In pratica molte persone associano:

• "LCD" con display monocromatici

• "TFT" con display a colori

Questa confusione deriva dall'utilizzo storico del mercato , non dalle definizioni tecniche.

• I primi LCD monocromatici erano comunemente progetti a matrice passiva

• Gli LCD a colori adottarono quasi universalmente strutture a matrice attiva TFT

• Nel corso del tempo, "TFT" è diventata l"abbreviazione di "LCD a colori" nel linguaggio commerciale

Tecnicamente, però:

• Esistono LCD TFT monocromatici

• Sono semplicemente meno comuni a causa dei costi e dell"economia dell"applicazione

Quindi la gerarchia corretta rimane:

LCD → include sia strutture a matrice passiva che TFT (matrice attiva).

4. Cos"è la tecnologia in-cell?

In-Cell non descrive un tipo di display o un metodo di guida.

Si riferisce invece al modo in cui la funzionalità touch è integrata in un modulo LCD.

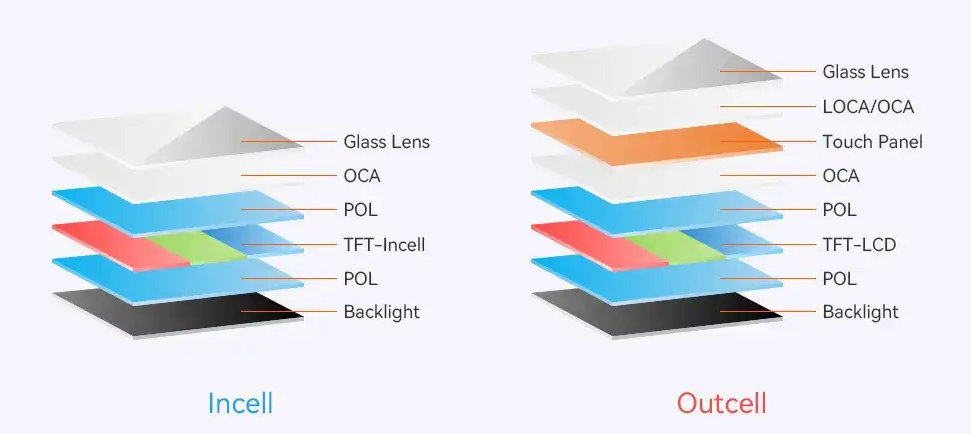

Nei modelli convenzionali:

• Il display LCD e il pannello a sfioramento sono livelli separati

• Il rilevamento del tocco è stato aggiunto nella parte superiore del display

Con la tecnologia In-Cell :

• Gli elettrodi di rilevamento del tocco sono incorporati all'interno della cella LCD

• Le funzioni display e touch condividono gli stessi livelli strutturali

Punto chiave:

In-Cell modifica la struttura del modulo e il livello di integrazione, non i fondamenti LCD o TFT.

5. Differenze chiave in breve

Questa tabella evidenzia il motivo per cui questi termini non dovrebbero essere confrontati allo stesso livello , anche se spesso lo sono.

6. Come questi termini interagiscono nei prodotti reali

Nella maggior parte delle applicazioni industriali moderne, una descrizione completa sarebbe simile a:

TFT-LCD con integrazione touch In-Cell

In pratica, questo viene spesso abbreviato per comodità, ma comprendere la struttura completa aiuta a chiarire:

• Limitazioni di progettazione

• Aspettative sulle prestazioni ottiche

• Complessità dell"integrazione

7. Quale termine è effettivamente importante per la tua applicazione?

Ogni termine risponde a una domanda ingegneristica diversa :

• LCD → Quale tecnologia di visualizzazione viene utilizzata?

• TFT → Come vengono guidati e controllati i pixel?

• In-Cell → Come viene integrato il touch nella struttura del display?

Per i progettisti di sistemi:

• TFT-LCD definisce la qualità dell'immagine e il comportamento elettrico

• In-Cell definisce lo spessore meccanico, il percorso ottico e l'efficienza di integrazione

Si completano a vicenda piuttosto che competere.

8. Asporto finale

La confusione tra TFT, LCD e In-Cell deriva dalla combinazione di categorie tecnologiche con scelte di progettazione strutturale.

Una comprensione precisa può essere riassunta come:

LCD è la tecnologia di visualizzazione, TFT è il metodo di guida e In-Cell è l"architettura di integrazione touch.

Comprendere questa distinzione consente decisioni più informate nella scelta o nella personalizzazione delle soluzioni di visualizzazione, soprattutto nei progetti industriali e a livello di sistema.
