Touchscreen e pulsanti fisici in fabbrica: cosa funziona realmente?

Perché i touchscreen sono migliori per il lavoro in fabbrica?

Negli ambienti di fabbrica, la progettazione dell’interfaccia non riguarda l’estetica. Riguarda tempi di attività, sicurezza, manutenibilità ed efficienza dell"operatore in condizioni reali: olio, vibrazioni, guanti, EMI e funzionamento 24 ore su 24, 7 giorni su 7.

I touchscreen stanno sostituendo sempre più i pulsanti fisici negli HMI industriali . Ma la domanda non è se i touchscreen siano 'moderni'. La vera domanda è:

In quali condizioni i touchscreen sono effettivamente migliori dei controlli meccanici nelle applicazioni di fabbrica?

I limiti dei pulsanti meccanici nell"uso industriale

I pulsanti fisici sono stati l’impostazione predefinita per decenni. Sono semplici, tattili e prevedibili.

Tuttavia, in ambienti di produzione ad alto mix e ad alta automazione, creano limitazioni strutturali:

• I layout fissi non possono adattarsi ai cambi di prodotto

• Le macchine complesse richiedono pannelli di controllo di grandi dimensioni

• L"usura meccanica porta al guasto nel tempo

• L"ingresso di polvere e liquidi compromette l"affidabilità del contatto

• La pulizia attorno ai gruppi di pulsanti è difficile

In ambienti con frequenti regolazioni dei parametri o modifiche delle ricette, i pannelli basati su pulsanti diventano inefficienti e fisicamente affollati.

Dove i touchscreen industriali offrono vantaggi reali

I touchscreen non sono intrinsecamente superiori. Offrono vantaggi quando la flessibilità del sistema e la visibilità dei dati sono importanti.

1. Flessibilità dell"interfaccia

Un touchscreen consente la riconfigurazione dell"interfaccia tramite software.

Invece di aggiungere pulsanti fisici per ogni funzione, gli operatori possono:

• Cambia i layout dell"interfaccia per diverse modalità di produzione

• Accedi ai menu a più livelli per i parametri avanzati

• Visualizza la diagnostica e gli avvisi in modo dinamico

Ciò è particolarmente rilevante nelle linee automatizzate con frequenti cambi di SKU.

2. Visibilità dei dati in tempo reale

La produzione moderna si basa fortemente sul feedback dei dati:

• Stato della macchina

• Cronologia degli allarmi

• Metriche delle prestazioni

• Promemoria di manutenzione

I touchscreen consentono di integrare queste informazioni direttamente nell"interfaccia operatore, riducendo la necessità di terminali di monitoraggio separati.

Negli scenari di manutenzione predittiva, la visibilità può ridurre i tempi di inattività non pianificati.

3. Usura meccanica ridotta

Gli interruttori meccanici hanno cicli di vita finiti. Negli ambienti ad alto ciclo, i tassi di guasto aumentano.

Un touchscreen industriale adeguatamente progettato elimina i punti di attuazione meccanica, riducendo la frequenza di sostituzione correlata all"usura.

Tuttavia, questo vantaggio dipende interamente dall’utilizzo della tecnologia touch di livello industriale e non da pannelli di livello consumer.

Cosa deve essere progettato correttamente?

I touchscreen hanno prestazioni migliori dei pulsanti solo se progettati per le condizioni di fabbrica.

Operazione con i guanti

La maggior parte degli operatori di fabbrica indossa i guanti.

I touchscreen capacitivi proiettati devono supportare:

• Modalità guanto spesso

• Sintonizzazione ad alta sensibilità

• Controller resistenti alle interferenze elettromagnetiche

Altrimenti, la precisione del tocco peggiora in modo significativo.

In alcuni ambienti umidi o con guanti pesanti, il tocco resistivo può essere ancora più affidabile.

Acqua, olio e contaminanti

I touchscreen capacitivi possono interpretare erroneamente le gocce d"acqua come input.

Le soluzioni industriali tipicamente includono:

• Algoritmi di rifiuto dell"acqua

• Logica del rifiuto del palmo

• Vetro di copertura rinforzato chimicamente

• Incollaggio ottico per evitare strati di condensa

Senza queste misure, l"affidabilità del touchscreen diminuisce.

EMI e rumore elettrico

Le fabbriche contengono motori, inverter e apparecchiature di commutazione che generano interferenze elettromagnetiche.

I controller touch devono:

• Soddisfa gli standard EMC industriali

• Mantenere la stabilità del segnale in presenza di rumore elettrico

• Prevenire false attivazioni

I touch panel di livello consumer spesso si guastano in ambienti con elevata EMI.

Durabilità meccanica

In ambienti con rischio di vibrazioni o urti:

• Spessore del vetro di copertura

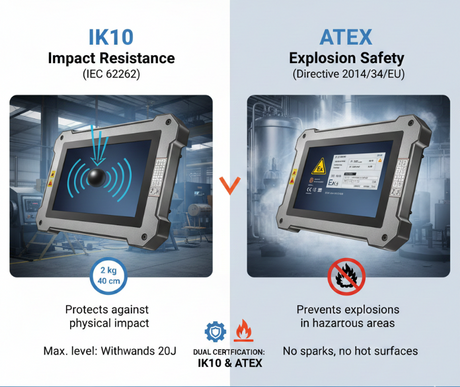

• Grado di impatto IK

• Struttura di legame

• Metodo di montaggio

Tutti influenzano la sopravvivenza.

Un HMI touchscreen montato su una macchina per stampaggio è sottoposto a sollecitazioni molto diverse rispetto a uno montato su una linea di confezionamento.

Dove i pulsanti fisici hanno ancora senso?

I touchscreen non sono universalmente migliori.

Gli arresti di emergenza meccanici (E-stop) rimangono obbligatori nella maggior parte degli standard di sicurezza.

In condizioni estreme, come ad esempio:

• Spruzzo d"acqua pesante

• Contaminazione abrasiva continua

• Vibrazioni elevate oltre i limiti di progettazione della custodia

gli switch fisici possono comunque offrire una maggiore affidabilità.

Sono comuni i design ibridi: interfaccia touchscreen combinata con controlli critici di sicurezza fisica.

Considerazioni sui costi e sul ciclo di vita

Il costo iniziale di un HMI touchscreen industriale è in genere superiore a quello di un semplice pannello di controllo basato su pulsanti.

Tuttavia, è necessario considerare i fattori a lungo termine:

• Gli aggiornamenti funzionali possono essere implementati senza sostituire il pannello fisico

• Frequenza ridotta di sostituzione dei componenti meccanici

• Gli aggiornamenti dell"interfaccia possono essere distribuiti tramite modifiche al software

• La complessità del cablaggio può essere ridotta

Nelle linee di produzione sottoposte a frequenti aggiustamenti o aggiornamenti, la flessibilità a lungo termine spesso offre un valore maggiore.

Conclusione

I touchscreen non sono superiori ai pulsanti fisici in ogni ambiente di fabbrica.

In genere sono più adatti quando:

• Le modalità di produzione cambiano frequentemente

• Sono richiesti elevati livelli di visualizzazione dei dati

• L’usura meccanica è un problema ricorrente

• Lo spazio sul pannello di controllo è limitato

In ambienti estremamente umidi o con vibrazioni elevate, i pulsanti fisici possono comunque offrire una maggiore affidabilità.

Il valore dei touchscreen non sta nell’essere “più moderni”, ma nell’allinearsi in modo più efficace con i sistemi di produzione basati su software e incentrati sui dati.

Domande frequenti su HMI industriale e touchscreen

1. I touchscreen capacitivi o resistivi sono migliori per gli ambienti industriali pesanti?

I touchscreen resistivi sono generalmente superiori per ambienti con forti spruzzi di liquidi o utilizzo di guanti non conduttivi, poiché si basano sulla pressione fisica piuttosto che sulle proprietà elettriche. Tuttavia, i moderni schermi Projected Capacitive (PCAP) sono lo standard del settore per le applicazioni ad alta durata perché supportano i gesti multi-touch e sono dotati di un vetro di copertura rinforzato chimicamente resistente ai graffi che non si usura a causa dell'attrito ripetuto.

2. In che modo i touchscreen industriali gestiscono i trigger accidentali derivanti da acqua o olio?

I pannelli di livello industriale utilizzano algoritmi di rifiuto dell'acqua e salto di frequenza per distinguere tra la firma elettrica di un dito umano e un contaminante conduttivo come acqua o olio. Per garantire la massima affidabilità, cerca controller con un rapporto segnale-rumore (SNR) elevato e un legame ottico , che elimina lo spazio d'aria in cui l'umidità può condensare e causare 'tocchi fantasma'.

3. È possibile utilizzare gli HMI touchscreen standard indossando spessi guanti da saldatura o di sicurezza?

Sì, a condizione che l'HMI supporti la regolazione ad alta sensibilità o disponga di un'impostazione firmware dedicata 'Modalità guanto' che aumenta la sensibilità del controller per rilevare il tocco attraverso strati di pelle o gomma. Per i casi estremi in cui gli operatori indossano guanti isolanti per carichi pesanti, sono spesso preferiti i telai resistivi al tocco o a infrarossi (IR) perché sensibili alla pressione e indipendenti dal materiale che tocca lo schermo.

4. Qual è la durata tipica di un touchscreen industriale rispetto ai pulsanti meccanici?

Un touchscreen industriale offre in genere una durata compresa tra 50 e 100 milioni di tocchi per punto, mentre i pulsanti meccanici sono valutati in base a cicli meccanici, spesso guastandosi prima in aree ad alte vibrazioni o corrosive 'lavabili'. I touchscreen riducono significativamente i costi di manutenzione a lungo termine nella produzione High-Mix Low Volume (HMLV) perché eliminano la necessità di ricablare fisicamente i pannelli quando cambiano i flussi di lavoro di produzione.

5. Perché i pulsanti fisici di arresto di emergenza (E-Stop) sono ancora necessari sulle console touchscreen?

I pulsanti fisici di arresto di emergenza sono un requisito normativo ai sensi degli standard ISO 13850 e ANSI perché forniscono un circuito di sicurezza 'cablato' che funziona indipendentemente dalla stabilità del software o del sistema operativo. Mentre un touchscreen gestisce la logica operativa, l'arresto di emergenza meccanico garantisce uno spegnimento di sicurezza anche nel caso in cui l'HMI subisca un arresto anomalo del software, uno sbalzo di tensione o un'interferenza EMI.
