Come scegliere il display touch personalizzato giusto per il tuo progetto？

La selezione di un display touch personalizzato richiede la comprensione dei requisiti del dispositivo, dell'ambiente e delle esigenze dell'utente. In FANNAL combiniamo competenze ingegneristiche e personalizzazione flessibile per fornire soluzioni touch che soddisfano le esigenze industriali, mediche, automobilistiche e per esterni. Questa guida ti aiuta ad abbinare la tecnologia, la struttura e i parametri giusti al tuo progetto.

Definisci l"ambito del tuo progetto

Prima di selezionare qualsiasi display touch personalizzato, inizio sempre con una chiara definizione dei requisiti del dispositivo. Questo passaggio pone le basi per tutte le decisioni successive.

Fattori chiave che valuto:

• Dimensioni e proporzioni dello schermo : si adattano al layout dell'interfaccia utente e al design meccanico.

• Sensibilità al tocco : dito, guanto, stilo passivo o penna attiva.

• Prestazioni visive : luminosità, contrasto, chiarezza, angolo di visione.

• Vincoli meccanici : limiti di spessore, cornici, montaggio, forma.

• Esigenze speciali : incollaggio ottico, stampa di lenti protettive personalizzate, sigillatura IP, resistenza agli urti IK, prestazioni EMI .

Avere questi elencati in anticipo fa risparmiare tempo, impedisce riprogettazioni e garantisce che il modulo touch finale si adatti all"applicazione reale.

Comprendere l"ambiente e l"utilizzo

Un display touch che funziona bene in ufficio potrebbe non funzionare all"aperto o in una fabbrica difficile. L"ambiente influenza fortemente il tipo di tecnologia tattile, struttura, legame e materiali scelti.

Ambienti industriali e difficili

Le applicazioni industriali richiedono un display touch che rimanga stabile in condizioni difficili come polvere, olio, vibrazioni, umidità e rumore elettrico.

Le mie priorità includono:

• Strutture robuste come GG o GFF per resistenza meccanica.

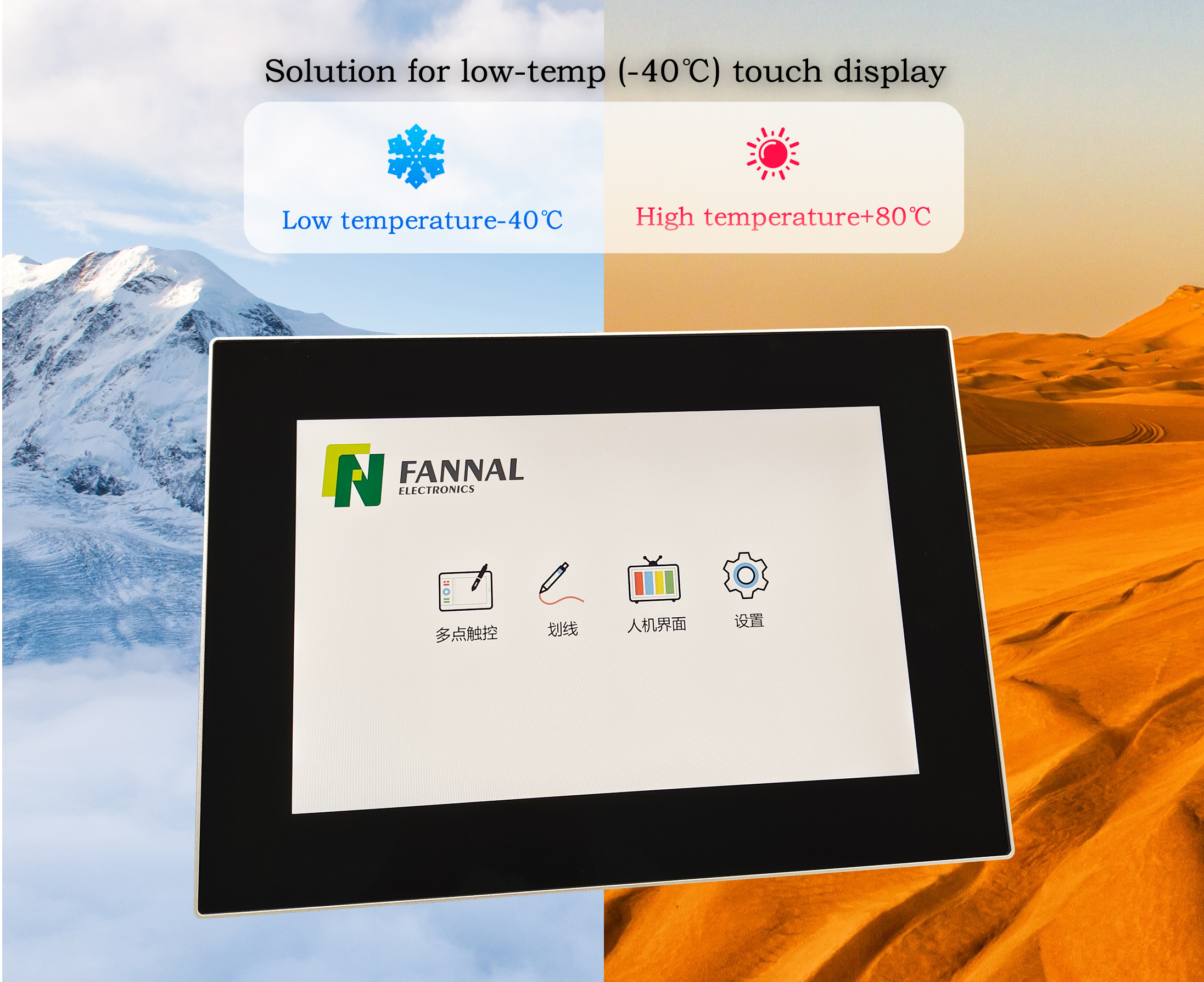

• Componenti ad ampia temperatura (da −20°C a 70°C): touch IC, vetro di copertura, display, scheda AD.

• Circuiti integrati resistenti alle interferenze elettromagnetiche con schermatura adeguata vicino a motori o sistemi ad alta potenza.

• Sigillatura impermeabile o IP per ambienti con esposizione a liquidi.

• Regolazione del funzionamento con guanti o anche tocco resistivo quando necessario.

Questi garantiscono un funzionamento stabile anche in ambienti elettricamente rumorosi o fisicamente impegnativi.

Applicazioni mediche

I dispositivi medici devono essere affidabili, pulibili e supportati per lunghi cicli di certificazione. Una volta approvato un prodotto medico, la modifica dei componenti diventa estremamente difficile.

Su cosa mi concentro:

• Lente di copertura liscia e sigillata adatta per la disinfezione frequente.

• Rivestimenti antibatterici e anti-impronta per l'igiene.

• Componenti di livello industriale per un lungo ciclo di vita e una disponibilità costante.

• Catena di fornitura stabile : i progetti medici richiedono sostituzioni a lungo termine.

• Conformità EMC/ESD per proteggere i pazienti e le apparecchiature sensibili.

Nei progetti medici, la stabilità e la disponibilità dei componenti a lungo termine contano più dei costi.

Dispositivi per esterni

I dispositivi per esterni sono esposti alla luce solare, ai raggi UV, alla pioggia e agli sbalzi di temperatura. Ecco a cosa do la priorità:

• Elevata luminosità (≥1000 nit) per leggibilità alla luce del sole.

• Rivestimenti AG/AR per ridurre i riflessi e migliorare la chiarezza.

• Vetro resistente ai raggi UV e anti-UV per prevenire l'ingiallimento.

• Legame ottico + vetro di copertura robusto per resistenza e anticondensa.

• Ampia tolleranza alla temperatura per climi caldi o gelidi.

• Tenuta IP contro pioggia, umidità e polvere.

• Ottimizzazione del funzionamento dei guanti per utenti esterni.

Un buon display touch per esterni deve rimanere leggibile, durevole e reattivo in condizioni meteorologiche imprevedibili.

Scegli la giusta tecnologia touch screen

Touchscreen capacitivo ( PCAP ).

Questa è la mia scelta preferita per:

• Esperienza tattile fluida

• Funzionalità multi-touch

• Elevata chiarezza e reattività

Ideale per: dispositivi medici, pannelli domestici intelligenti, chioschi, caricabatterie per veicoli elettrici.

Touchscreen resistivo

Lo uso quando:

• Gli utenti indossano guanti

• L"ambiente è polveroso o umido

• Il controllo dei costi è importante

Ideale per: controlli industriali, dispositivi agricoli, HMI di fabbrica.

Confronta strutture touch screen (GG, GF, GFF, OGS)

Strutture diverse danno prestazioni diverse:

GG (vetro-vetro)

Durevole, resistente ai graffi. Ideale per dispositivi robusti.

GF (vetro-pellicola)

Buon equilibrio tra costi e sensibilità. Utilizzato in molti dispositivi di consumo.

GFF (Vetro–Film–Film)

Design più flessibile e prestazioni stabili.

OGS (soluzione One Glass)

Più sottile, più leggero e ideale per i dispositivi moderni ed eleganti.

Prendi in considerazione le tecnologie in-cell e on-cell

Per dispositivi sottili o display di fascia alta, guardo questi:

• In-Cell integra il tocco nel pannello del display

• On-Cell posiziona i sensori sulla parte superiore del pannello

Di solito scelgo:

• In-Cell → quando il design ultrasottile e le prestazioni visive premium contano più del costo.

• On-Cell → quando ho bisogno di un buon equilibrio tra prezzo, prestazioni e libertà di progettazione.

• PCAP tradizionale (GG/GF/GFF) → quando ho bisogno di durabilità, lenti con copertura spessa, forme personalizzate o affidabilità industriale.

Controlla i requisiti di prestazione dello schermo

1. Livelli di luminosità

• Interni : 250–400 nit

• Semi-esterno : 500–800 nit

• Leggibile alla luce solare : 1000–2000+ nit

L"elevata luminosità è fondamentale per la leggibilità all"esterno, soprattutto se combinata con rivestimenti AG/AR e incollaggio ottico.

2. Incollaggio ottico

Scelgo spesso l"optic bonding per:

• Maggiore chiarezza

• Minore riflessione/antiriflesso

• Migliori prestazioni all"aperto

• Anticondensa

• Maggiore resistenza strutturale e durata

3. Temperatura e intervallo operativo

• Dispositivi industriali/per esterni : da -20°C a 70°C (casi speciali fino a -40°C a 85°C)

• Dispositivi medici : da 0°C a 50°C

Tutti i componenti del display touch (IC touch, scheda AD, vetro di copertura, retroilluminazione) devono mantenere prestazioni stabili nell"intero intervallo di temperature operative.

4. Contrasto e precisione del colore

• Contrasto : garantisce la leggibilità in condizioni di luce intensa

• Precisione del colore : essenziale per dispositivi medici, apparecchiature di imaging e display professionali

• Gamma di colori : i display di fascia alta potrebbero richiedere la copertura sRGB o Adobe RGB

5. Tempo di risposta e frequenza di aggiornamento

• I dispositivi industriali o operativi richiedono una risposta al tocco a bassa latenza

• Le applicazioni visive (chioschi, segnaletica) possono dare priorità ad animazioni fluide e frequenze di aggiornamento elevate

6. Angolo di visione

• I display industriali, medicali e per esterni sono spesso visti da più angolazioni

• I pannelli con ampio angolo di visione (IPS, AHVA, OLED) impediscono lo spostamento dei colori e gli angoli bui

7. Retroilluminazione e durata

• La durata della retroilluminazione LED o OLED influisce sulla manutenzione e sul costo totale di proprietà

• Gli schermi ad alta luminosità richiedono un design robusto della retroilluminazione e una gestione termica

8. Tutela dell"ambiente

• Resistenza all"acqua e alla polvere (IP65, IP67, ecc.)

• Resistenza agli urti e agli urti (classificazione IK)

• Vetro resistente ai raggi UV o antideflagrante per applicazioni esterne

Stabilisci un budget realistico (costo a breve termine o a lungo termine)

Un display touch più economico può inizialmente far risparmiare sui costi, ma spesso porta a:

• Primi fallimenti

• Difetti nella sensibilità al tocco

• Qualità incoerente tra i lotti

• Riprogettazioni o manutenzioni costose

Lavorare con un fornitore come FANNAL , con produzione interna, rigoroso controllo di qualità e certificazioni come ISO 9001/IATF 16949/RoHS/REACH , mi aiuta a garantire stabilità a lungo termine.

Richiedo sempre una ripartizione dettagliata dei costi per comprendere il valore di ciascuna funzionalità.

Conclusione

Per scegliere il display touch giusto è necessario comprendere i requisiti, l'ambiente e le esigenze prestazionali . FANNAL combina competenze ingegneristiche, personalizzazione flessibile e componenti di livello industriale per garantire display affidabili e ad alte prestazioni per qualsiasi applicazione. Dai prototipi alla produzione in serie, i nostri display sono progettati per il successo del tuo progetto.

FAQ

D1: Quale gamma di dimensioni dei pannelli LCD personalizzati offre FANNAL?

R1: FANNAL fornisce pannelli LCD da 1,77" a 15,6", con tipi IPS, TN o LTPS, adatti per applicazioni industriali (-20°C ~ 70°C) e automobilistiche (-30°C ~ 85°C).

D2: Quali strutture touch sono disponibili per di FANNAL i touchscreen PCAP ?

R2: Le strutture tattili includono G+G (Glass–Glass), G+F+F (Glass–Film–Film) e OGS (One Glass Solution). Le dimensioni variano fino a 65", supportando multi-touch, funzionamento con guanti, penna passiva e design impermeabili.

Q3: Quali opzioni di luminosità e durata della retroilluminazione sono disponibili?

R3: La retroilluminazione può raggiungere fino a 30.000 cd/m² per uso esterno o industriale, con una durata fino a 50.000 ore, a seconda del materiale del modulo (metallo, plastica o ibrido).

Q4: Quali metodi di collegamento ottico può fornire FANNAL?

A4:

• OCA – fino a 15,6"

• LOCA/OCR – fino a 32"

• Incollaggio in silicone – fino a 32', ideale per display industriali robusti e di grandi dimensioni

Q5 : quali controller touch (IC) utilizza FANNAL?

R5: I partner IC affidabili includono EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip. Tutta la messa a punto e l"ottimizzazione del firmware vengono eseguite internamente per garantire elevata affidabilità e prestazioni anti-interferenza.
