Ti sei mai chiesto come funziona perfettamente il piccolo schermo del tuo dispositivo con il resto della tecnologia? I display integrati sono gli eroi non celebrati dell'elettronica moderna. Questi sistemi sono parte integrante di tutto, dagli smartphone alle complesse macchine industriali.
In questo articolo esploreremo come funzionano i display integrati, compresi i loro componenti e tecnologie chiave. Imparerai a conoscere le parti essenziali come il vetro del display, i controller e i microcontrollori e come collaborano per creare le interfacce utente su cui facciamo affidamento ogni giorno.
Il vetro del display è la parte più visibile di un sistema di visualizzazione incorporato. Funge da interfaccia attraverso la quale gli utenti interagiscono con il dispositivo, rendendolo una parte essenziale dell'esperienza utente complessiva. A seconda dell'applicazione vengono utilizzati diversi tipi di vetro del display, come LCD (display a cristalli liquidi), OLED (diodi organici a emissione di luce) o E-Ink . Ognuna di queste tecnologie di visualizzazione offre funzionalità uniche adattate ad ambienti specifici e alle esigenze degli utenti.
LCD : sono comunemente utilizzati nei display integrati grazie alla loro convenienza e versatilità. La tecnologia LCD è disponibile in varie dimensioni e risoluzioni e offre una buona chiarezza con ampi angoli di visione, in particolare negli LCD IPS. Sono ampiamente utilizzati in applicazioni in cui il costo è una considerazione primaria e la qualità delle immagini deve essere soddisfacente.
OLED : i display OLED offrono una riproduzione dei colori superiore, neri profondi e rapporti di contrasto migliori. Questo perché la tecnologia OLED consente di controllare in modo indipendente ogni singolo pixel, a differenza degli LCD, che richiedono una retroilluminazione. OLED è ideale per applicazioni di fascia alta che richiedono display vivaci e basso consumo energetico, come smartphone e smartwatch.
E-Ink : la tecnologia E-Ink è comunemente utilizzata in dispositivi come gli e-reader perché consuma una quantità minima di energia e offre un display facile da leggere anche sotto la luce del sole. Questa tecnologia di visualizzazione funziona riorganizzando le particelle cariche per creare immagini sullo schermo, rendendola altamente efficiente dal punto di vista energetico per le immagini statiche, sebbene non possa visualizzare contenuti in movimento.
Il controller del display svolge un ruolo fondamentale nella gestione del modo in cui i dati vengono visualizzati sullo schermo. Legge continuamente i dati dei pixel dal framebuffer e li invia al vetro del display. Questo processo garantisce che vengano visualizzate le informazioni giuste, sia che si tratti di un'immagine statica o di un contenuto dinamico, e che la transizione tra le schermate appaia fluida.
I sistemi di visualizzazione integrati possono avere controller integrati direttamente nel microcontrollore oppure possono fare affidamento su chip grafici separati, soprattutto quando si gestiscono grafica complessa o display di grandi dimensioni. Questa divisione aiuta a ottimizzare le prestazioni, poiché i display più semplici potrebbero richiedere meno potenza di elaborazione, consentendo al sistema di funzionare in modo più efficiente.
Il framebuffer è essenzialmente uno spazio di memoria che memorizza i dati dei pixel per lo schermo. La scheda video legge questa memoria per aggiornare lo schermo a una velocità costante. Questa memoria deve essere sufficientemente grande da memorizzare tutte le informazioni sui pixel richieste per una determinata risoluzione e profondità di colore.
Ad esempio, un display con risoluzione 320×240 con profondità di colore a 16 bit richiederebbe 153.600 byte di memoria. Una gestione efficiente del framebuffer garantisce che vengano aggiornati solo i dati necessari, ottimizzando in modo significativo l'efficienza energetica evitando aggiornamenti e trasferimenti di dati non necessari.
Riducendo al minimo il numero di aggiornamenti richiesti, i sistemi di visualizzazione integrati possono mantenere un basso consumo energetico e ridurre il carico di lavoro sul microcontrollore. Quando è necessario modificare solo parti del display (come la modifica di un colore o l'aggiornamento di un'area specifica), vengono aggiornate solo quelle aree, riducendo il consumo energetico complessivo.
| Risoluzione (larghezza x altezza) | Profondità colore (bit) | Memoria richiesta (byte) |
|---|---|---|
| 320 x 240 | 16 | 153.600 |
| 480 x 272 | 16 | 261.120 |
| 640×480 | 16 | 491.520 |
| 800×480 | 16 | 768.000 |
| 1280×720 | 16 | 1.474.560 |
Il microcontrollore in un sistema di visualizzazione integrato è responsabile del controllo del funzionamento complessivo del display, dall'elaborazione dei dati all'aggiornamento dello schermo. Invece di aggiornare ogni volta l'intero schermo, il microcontrollore aggiorna solo le parti del display che sono cambiate, riducendo al minimo il consumo energetico e migliorando l'efficienza del dispositivo.
Ad esempio, se un utente modifica una piccola area dello schermo (come cambiare un quadrato rosso in blu), il microcontrollore aggiorna solo quei pixel specifici nel framebuffer. Questo metodo è noto come aggiornamento parziale dello schermo e aiuta a mantenere i dispositivi integrati funzionanti senza problemi senza consumare energia. Facendo un uso efficiente della memoria e della potenza di elaborazione, i sistemi embedded garantiscono che l'intero dispositivo funzioni in modo ottimale.
| Vantaggi | tecnologici | Casi di utilizzo comune | Efficienza energetica | Costo |
|---|---|---|---|---|
| schermo LCD | Basso costo, ampia disponibilità, discreta precisione del colore | Elettronica di consumo, pannelli industriali | Moderare | Basso |
| OLED | Riproduzione dei colori superiore, neri profondi | Dispositivi di fascia alta, smartphone, smartwatch | Alto (ma efficiente dal punto di vista energetico quando si visualizzano contenuti scuri) | Alto |
| E-Ink | Consumo energetico estremamente basso, facile da leggere alla luce del sole | E-reader, dispositivi a basso consumo | Molto alto | Moderare |

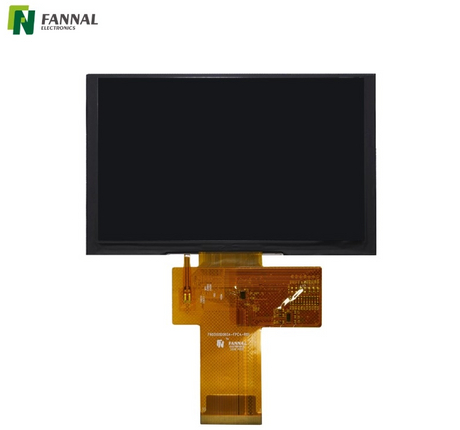

I display LCD sono tra i pannelli più comunemente utilizzati nei sistemi embedded grazie alla loro convenienza e versatilità. TFT-LCD e IPS-LCD sono particolarmente apprezzati per i loro ampi angoli di visione e la buona precisione dei colori, che li rendono adatti a molte applicazioni consumer e industriali.
Questi display sono efficienti dal punto di vista energetico, economici e disponibili in un'ampia gamma di dimensioni, dai piccoli gadget integrati ai grandi display di apparecchiature industriali. L'uso diffuso della tecnologia LCD lo rende la scelta ideale per i produttori che cercano una soluzione di visualizzazione affidabile ed economica.
I display OLED forniscono colori vivaci e livelli di nero profondo grazie alla loro capacità di controllare la luce di ogni singolo pixel. A differenza degli LCD, che utilizzano una retroilluminazione, i pixel OLED emettono luce propria, consentendo un contrasto maggiore e una saturazione del colore più ricca. La tecnologia OLED viene utilizzata in dispositivi in cui la qualità visiva è fondamentale, come smartphone, smartwatch e display automobilistici di fascia alta.
Il basso consumo energetico e il profilo più sottile dei display OLED li rendono ideali anche per i sistemi embedded alimentati a batteria, dove lo spazio e l'efficienza energetica sono essenziali. La capacità dell'OLED di produrre livelli di nero reali e colori dinamici lo rende una scelta popolare per i sistemi embedded premium in cui la qualità dell'immagine è fondamentale.
La tecnologia E-Ink viene utilizzata in applicazioni in cui il basso consumo energetico è fondamentale. A differenza di altre tecnologie di visualizzazione, E-Ink utilizza energia solo quando si cambia l'immagine sullo schermo, il che lo rende estremamente efficiente per la visualizzazione di immagini statiche. Questo è il motivo per cui l'E-Ink è ampiamente utilizzato negli e-reader, dove non è necessario un consumo energetico continuo per mantenere il contenuto statico.
Sebbene i display E-Ink non offrano la stessa frequenza di aggiornamento o vivacità dei colori di altre tecnologie, il loro consumo energetico estremamente basso e la capacità di rimanere leggibili in condizioni di luce intensa li rendono perfetti per alcuni tipi di dispositivi integrati, in particolare quelli che devono funzionare per periodi prolungati senza ricariche frequenti.
| Funzionalità | Touch capacitivo Touch | resistivo |
|---|---|---|
| Sensibilità | Alto, supporta il multi-touch | Tocco moderato, tipicamente singolo |
| Durabilità | Meno durevole, sensibile ai graffi | Più durevole, resistente ai graffi |
| Casi d'uso ideali | Smartphone, tablet, sistemi high-end | Sistemi industriali, medicali, outdoor |
| Costo | Più alto | Inferiore |
| Metodi di interazione | Dito, stilo, supportato da guanti | Stilo, dito, supportato da guanti |

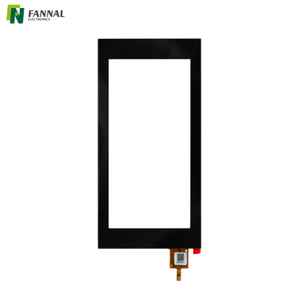

I touchscreen capacitivi sono ampiamente utilizzati nei sistemi embedded grazie alla loro elevata sensibilità e capacità di supportare i gesti multi-touch. Gli smartphone, , i tablet e i dispositivi elettronici di consumo utilizzano spesso touchscreen capacitivi perché forniscono un'esperienza utente fluida e reattiva.
I touchscreen capacitivi sono particolarmente utili negli ambienti in cui è necessario un input rapido e preciso. La loro durabilità li rende adatti sia per applicazioni di consumo che industriali. I touchscreen capacitivi offrono anche un'eccellente durata, con una maggiore resistenza ai graffi e all'usura rispetto ai touchscreen resistivi.

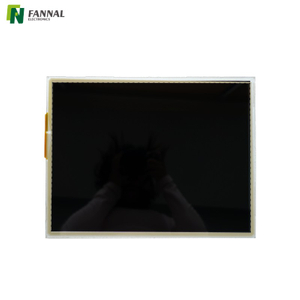

I touchscreen resistivi funzionano rilevando la pressione, rendendoli ideali per ambienti in cui gli utenti possono indossare guanti o dove il display sarà esposto a condizioni difficili. Sono comunemente utilizzati nei dispositivi industriali e medici , dove il feedback tattile e l'affidabilità sono più importanti della fluidità dell'interazione.
I touchscreen resistivi sono meno sensibili di quelli capacitivi ma offrono una maggiore durata e possono essere utilizzati con vari metodi di input, tra cui penne o guanti. La loro resistenza alle temperature estreme e allo stress fisico li rende una buona scelta per ambienti difficili in cui la precisione è fondamentale, come negli stabilimenti o nelle strutture mediche.
Il trasferimento dei dati tra il microcontrollore, il framebuffer e il controller del display è essenziale per l'aggiornamento dello schermo. Nei sistemi embedded, vengono spesso utilizzati metodi di comunicazione Il microcontrollore garantisce che il display rimanga aggiornato senza utilizzare una potenza di elaborazione eccessiva. seriale o parallela per trasmettere in modo efficiente i dati dei pixel.
La chiave per un flusso di dati efficiente sta nel ridurre al minimo il numero di aggiornamenti necessari. Quando è necessario modificare solo una parte dello schermo, il microcontrollore aggiorna solo quelle sezioni del framebuffer, riducendo il carico di trasferimento dati e il consumo energetico. Questo approccio di aggiornamento selettivo è fondamentale per mantenere prestazioni ottimali nei dispositivi embedded con potenza di elaborazione limitata.
L'efficienza energetica è uno dei fattori più critici nei sistemi di visualizzazione integrati. La possibilità di aggiornare parti dello schermo senza aggiornare l'intero display aiuta a risparmiare energia. Inoltre, anche la scelta della tecnologia di visualizzazione, come OLED o E-Ink, gioca un ruolo significativo nell’ottimizzazione della potenza.
I moderni sistemi embedded si concentrano sulle tecnologie di visualizzazione dinamica , in cui l'alimentazione viene utilizzata solo durante l'aggiornamento o l'interazione con il display, anziché mantenere costantemente acceso lo schermo intero. Ciò garantisce che i dispositivi integrati possano funzionare in modo efficiente per periodi più lunghi senza scaricare le batterie.
| Tecnologia display | Consumo energetico Tipo | Efficienza energetica | Applicazione ideale |
|---|---|---|---|
| schermo LCD | Retroilluminazione costante | Moderare | Elettronica di consumo generale |
| OLED | Pixel autoemittenti | Alto | Dispositivi che richiedono immagini vivaci |
| E-Ink | Solo quando si cambia contenuto | Molto alto | Applicazioni a basso consumo come gli e-reader |
| Esempio di applicazione | industriale | Vantaggio chiave |
|---|---|---|
| Automazione industriale | Interfacce uomo-macchina (HMI) | Monitoraggio in tempo reale, display robusti |
| Elettronica di consumo | Dispositivi intelligenti, dispositivi indossabili, elettrodomestici | Display compatti e facili da usare |
| Dispositivi medici | Monitor paziente, apparecchiature diagnostiche | Alta affidabilità e chiarezza |
| Automobile | Infotainment di bordo, cruscotti digitali | Interazione e sicurezza migliorate con il conducente |

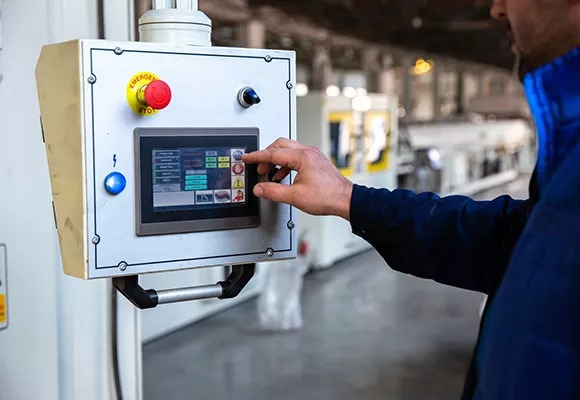

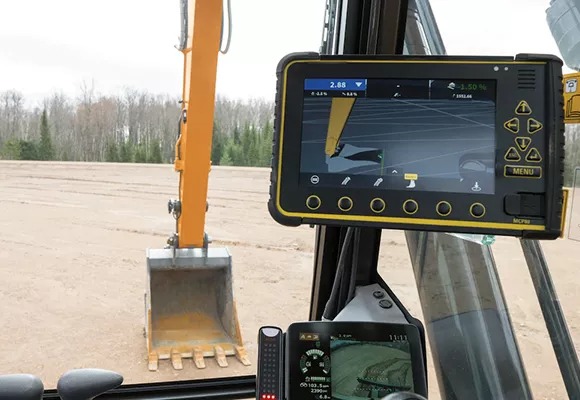

Nell'automazione industriale, i display integrati sono essenziali per le interfacce uomo-macchina (HMI), che consentono agli operatori di interagire con i macchinari e monitorare i dati in tempo reale. Questi sistemi devono essere affidabili, durevoli e in grado di resistere a condizioni estreme, come temperature elevate, vibrazioni o esposizione alla polvere.
I display integrati utilizzati negli HMI sono progettati per essere robusti e altamente reattivi, offrendo immagini chiare in ambienti difficili. Questi display garantiscono che gli operatori possano gestire in modo rapido ed efficiente processi industriali complessi, migliorando la sicurezza e la produttività.
I display integrati sono oggi il cuore di molti dispositivi intelligenti , dai fitness tracker ai dispositivi domestici intelligenti. Questi display forniscono interfacce utente intuitive per una facile interazione e controllo. L'integrazione dei pannelli touch consente agli utenti di interagire con i dispositivi tramite gesti, migliorando l'esperienza dell'utente.
I display intelligenti nell'elettronica di consumo abilitano funzionalità come feedback in tempo reale, notifiche e controllo dei dispositivi, aiutando gli utenti a interagire senza problemi con la tecnologia. La loro integrazione in vari prodotti è un fattore chiave per l’adozione diffusa delle tecnologie intelligenti.
Nei dispositivi medici come i monitor dei pazienti e le apparecchiature diagnostiche, i display integrati mostrano i dati in tempo reale su cui fanno affidamento gli operatori sanitari. Questi display sono progettati per essere estremamente affidabili, chiari e facili da leggere in tutte le condizioni di illuminazione. Il loro ruolo nel fornire informazioni critiche in modo rapido e accurato può avere un impatto significativo sulla cura del paziente.
L'uso di display integrati nei dispositivi sanitari garantisce che i medici abbiano accesso immediato ai segni vitali e ai dati del paziente, aiutandoli a prendere decisioni più rapide in situazioni urgenti.
Uno dei principali vantaggi dei display integrati è il loro design compatto. Poiché sono integrati direttamente nel dispositivo, eliminano la necessità di monitor esterni aggiuntivi, riducendo le dimensioni e la complessità complessive del dispositivo. Questa integrazione compatta rende i dispositivi più eleganti, più portatili e più facili da usare.
La natura compatta dei display integrati consente inoltre una migliore flessibilità di progettazione. I produttori possono integrare perfettamente il display in un'ampia gamma di dispositivi senza compromettere le dimensioni o l'estetica.
I display integrati offrono l'opportunità di creare interfacce utente personalizzate su misura per le esigenze specifiche del dispositivo. Incorporando funzionalità touch o layout grafici specializzati, i produttori possono migliorare la funzionalità e l'esperienza dell'utente.
Le soluzioni di visualizzazione personalizzate consentono interazioni più intuitive, consentendo agli utenti di controllare e monitorare facilmente i propri dispositivi. Questa flessibilità è fondamentale in settori come l'elettronica di consumo, la sanità e l'automazione industriale, dove l'esperienza dell'utente è fondamentale.
I display integrati sono costruiti per resistere a condizioni difficili. Che si tratti di temperature estreme, vibrazioni o esposizione a polvere e acqua, questi display sono progettati per garantire affidabilità in ambienti difficili. Ciò li rende una scelta eccellente per applicazioni industriali, automobilistiche e mediche.
La robustezza dei display integrati garantisce che mantengano funzionalità e leggibilità in ambienti difficili, aumentandone la longevità e riducendo i costi di manutenzione.
I sistemi di visualizzazione integrati sono fondamentali nell'elettronica moderna, poiché offrono interfacce compatte, efficienti e intuitive. Servono una varietà di settori, tra cui l'elettronica di consumo, l'automazione industriale e la sanità, migliorando l'esperienza dell'utente e la funzionalità dei dispositivi. Con l’avanzare della tecnologia, questi sistemi diventeranno ancora più efficienti, durevoli e facili da usare. Per le aziende che desiderano integrare display integrati nei propri prodotti, comprendere come funzionano questi sistemi è essenziale.
FANNAL fornisce soluzioni display integrate all'avanguardia che migliorano le prestazioni con efficienza energetica e affidabilità, aiutando le aziende a rimanere all'avanguardia nel mercato competitivo.
R: Un sistema di visualizzazione incorporato è un display specializzato integrato in dispositivi elettronici, progettato per mostrare informazioni visive in modo efficiente. È ottimizzato per funzioni specifiche, a differenza dei monitor tradizionali.
R: Un display incorporato funziona utilizzando componenti come un controller del display, un microcontroller e un framebuffer per eseguire il rendering di immagini o dati su uno schermo, fornendo feedback visivo in tempo reale.
R: I display integrati sono fondamentali nell'elettronica di consumo perché forniscono interfacce compatte ed efficienti dal punto di vista energetico che migliorano l'interazione dell'utente e la funzionalità complessiva del dispositivo.
R: Nell'automazione industriale, i display integrati offrono monitoraggio in tempo reale, robustezza e integrazione salvaspazio, migliorando la sicurezza e la produttività in ambienti difficili.
R: La scelta dipende da fattori quali la tecnologia del display (LCD, OLED, E-Ink), il consumo energetico, le dimensioni dello schermo e i requisiti specifici del dispositivo in termini di durata e prestazioni.
